辅助燃烧器
1)辅助燃烧器采用后置预混式燃气喷头,在高负荷工况下,可防止脱火;而在低负荷工况下,可将低压燃气与空气预混合,燃烧完全,提高火焰刚性与形状稳定性。这样可使燃烧器达到超过1 :5的大调节比,满足工艺补燃对其负荷大幅度变动的要求。
2)主喷嘴采用内支撑结构,保证较长喷嘴与火盆的同轴度,火焰不偏烧。
3)设置长明灯,在燃烧器负荷大幅变动时始终保持正常燃烧,作为值班火焰对主火焰起持续引燃作用,增强运行安全性且便于点火。

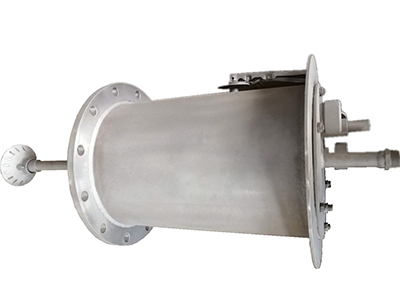

(a)辅助燃烧器外形结构
(a)辅助燃烧器结构原理图
